Квартирный теплосчетчик Карат-Компакт

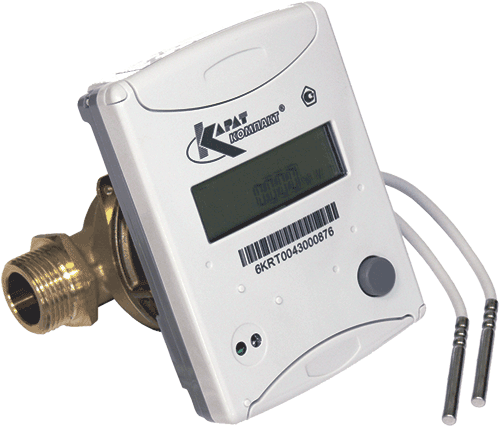

Квартирные теплосчетчики КАРАТ-Компакт-201

  • Удобная разборная конструкция;
  • Возможность подключения 2-х водосчетчиков;
  • Расширенные коммуникационные возможности;
  • Гарантийный срок — 4 года;

Назначение и область применения

Теплосчетчики КАРАТ-Компакт предназначены для измерения тепловой энергии и объема теплоносителя в закрытых водяных системах теплопотребления и абонентских узлах учета тепловой энергии на объектах жилищно-коммунального хозяйства.

Теплосчетчик измеряет, вычисляет и отображает:

  • тепловую энергию — Q, МВт·ч;
  • текущую (мгновенную) тепловую мощность — W, кВт;
  • объем теплоносителя — V, м3;
  • температуру теплоносителя в подающем и обратном трубопроводах — t, °С;
  • разность температур теплоносителя в подающем и обратном трубопроводах — Δt, °С;
  • мгновенный расход теплоносителя — q, м3/ч.

Устройство теплосчетчика

КАРАТ-Компакт состоит из измерительного патрона и проточной части (EAS-элемент).

Измерительная часть (включает коаксиальный преобразователь расхода, вычислитель и пару термопреобразователей) посредством резьбового соединения вкручивается в проточную часть.

Один из термопреобразователей находится в специальном гнезде в корпусе теплосчетчика, другой устанавливается в специальный шаровый кран с гнездом под термосопротивление или в тройник с гильзой (шаровый кран поставляется по доп.заказу).

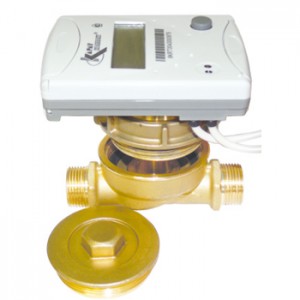

Для нормального фунционирования системы отопления во время поверки приборов и во избежание повреждения теплосчетчика во время сантехработ, вместо измерительного патрона вкручивается запорная крышка (поставляется по доп.заказу).

Теплосчетчик Карат-Компакт

Модификации

Теплосчетчик выпускается в двух исполнениях:

  • моноблок (МБ) — вычислитель теплосчетчика жестко соединен с измерительной частью прибора;
  • сплит (СП) — вычислитель можно отсоединять от измерительной части и устанавливать на расстояние до 0,6 м от нее.



                                     Теплосчетчик Карат-Компакт                                                                Теплосчетчик Карат-Компакт

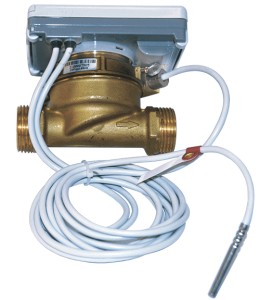

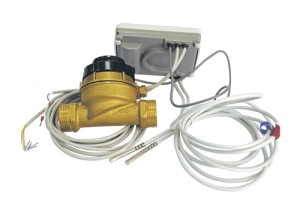

Квартирный теплосчетчик КАРАТ-Компакт-МБ Квартирный теплосчетчик КАРАТ-Компакт-СП



 В свою очередь оба исполнения МБ и СП имеют модификации, которые отличаются:

  • диаметром условного прохода проточной части - Ду 15 и Ду 20;
  • номинальным расходом теплоносителя - 0.6; 1.5 и 2.5 м3/ч;
  • настройкой для установки прибора на подающий или обратный трубопровод;
  • опционально: возможностью подключения импульсных входов и выходов;
  • опционально: возможностью подключения интерфейса M-Bus.



Технические характеристики

Наименование характеристики Значение
Диаметр условного прохода ДУ, мм  15   15   20
Номинальный расход, м3/час 0,6 1,5 2,5
Максимальный расход, м3/час 1,2 3,0 5,0
Переходный расход, м3/час 0,06 0,15 0,25
Минимальный расход, м3/час 0,024 0,06 0,1
Порог чувствительности, м3/час 0,004 0,004 0,006
Напряжение питания встроенного элемента, В 3,0
Срок службы элемента питания, лет до 6
Габаритные размеры (длина х ширина х высота), мм, не более                                                                              110 х 80 х 120     130 х 80 х 120
Длина проточной части с переходниками, мм 190 230
Длина кабеля термометра сопротивления, м 1,5
Диаметр термометра сопротивления, мм 5
Диапазон измерений температуры, °С от 0,01 до 130
Максимальная рабочая температура преобразователя расхода, °С до 95
Диапазон измерений разности температур, °С от 3 до 100
Максимальное рабочее давление, МПа 1,6
Интервал между поверками, лет 5
Гарантийный срок, года 4





Архивы

Данные по энергии и объему отображаются нарастающим итогом.
Данные на начало суток и часа на экране не отображаются и могут быть получены по цифорвым интерфейсам.
Архивы данных на начало года и месяца сохраняются в энергонезависимой памяти прибора. Архивы на начало суток и часа при отключении батареи питания не сохраняются.

Теплосчетчик накапливает и сохраняет данные в архиве, который имеет следующую структуру:

  • потребленная тепловая энергия на начало года – до 12 записей;
  • потребленная тепловая энергия на начало месяца – до 144 записей;
  • потребленная тепловая энергия на начало суток – до 24 записей;
  • потребленная тепловая энергия на начало часа – до 24 записей;
  • объем потребленного теплоносителя на начало месяца – до 144 записей;
  • объем потребленного теплоносителя на начало суток – до 24 записей;
  • объем потребленного теплоносителя на начало часа – до 24 записей.

Опционально имеется возможность подключения до 2-х водосчетчиков с импульсным выходом (вес импульса 10 л/имп.) и накопление архива с этих приборов на начало суток до 24 записей, на начало месяца до 144 записей.

Коммуникационные возможности

Стандартно теплосчетчик обеспечивает получение данных:

  • через оптический интерфейс с помощью оптической считывающей головки (оптоголовки);
  • визуально с дисплея теплосчетчика.

Опционально теплосчетчик позволяет передавать данные:

  • через интерфейс M-Bus;
  • через числоимпульсный выход.

Оснащение прибора интерфейсом M-Bus и числоимпульсным выходом производится в заводских условиях до продажи теплосчетчика.

Сертификация

Теплосчетчики КАРАТ-Компакт-201  соответствуют требованиям ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
Свидетельство об утверждении типа средств измерений RU.C.32.005.А №55937 от 15.12.2014 г. зарегистрирован под № 28112-14 в Федеральном информационном фонде средств измерений .
Сертификат № 11702 о признании утверждения типа средств измерений. Зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан 10 апреля 2015 г. за № KZ 02.03.06493-2015/28112-14.
