Карат-520

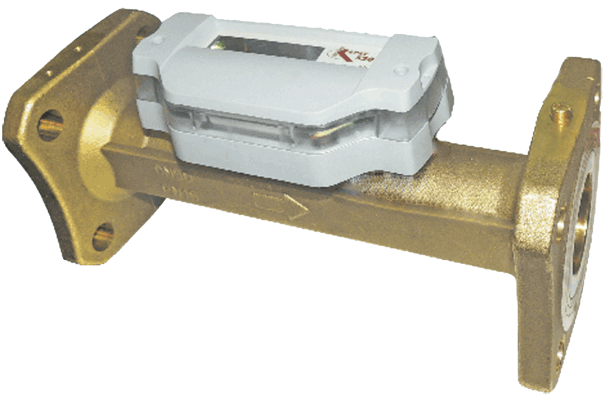

Расходомер-счетчик ультразвуковой КАРАТ-520

Карат-520 Расходомеры-счетчики ультразвуковые КАРАТ-520 применяются для коммерческого и технологического учёта расхода и объёма жидкостей в тепловых пунктах, объектах ЖКХ и промышленности в составе узлов коммерческого и технологического учета воды, тепловой энергии и теплоносителя.
  • Приемущества
    • Автономное питание;
    • Сниженные требования к прямым участкам;
    • Формирование журнала событий;
    • Измерение расхода и объёма в прямом и обратном направлениях;
    • Жидкокристаллический индикатор (ЖКИ);
    • контроль уставок на ЖКИ;
    • Internet сервис прибора.



Расходомеры-счетчики ультразвуковые КАРАТ-520 применяются для коммерческого и технологического учёта расхода и объёма жидкостей в тепловых пунктах, объектах ЖКХ и промышленности в составе узлов коммерческого и технологического учета воды, тепловой энергии и теплоносителя.

Технические и метрологические характеристики

Типоразмер расходомераПределы измерения расхода, м3/ч
QminQtQnomQmax
«КАРАТ-520-20-0» 0.025 0.050 2.5 5.0
«КАРАТ-520-25-0» 0.035 0.070 3.5 7.0
«КАРАТ-520-32-0» 0.060 0.120 6.0 12.0
«КАРАТ-520-40-0» 0.100 0.200 10.0 20.0
«КАРАТ-520-50-0» 0.150 0.300 15.0 30.0
«КАРАТ-520-65-0» 0.250 0.500 25.0 50.0
«КАРАТ-520-80-0» 0.400 0.800 40.0 80.0

Qt - переходное значение расхода

ХарактеристикаВеличина
Параметры измеряемой среды:
Температура жидкости, °С от 15 до 150
Давление, МПа, не более 1,6
Содержание твердых и газообразных веществ, % от объема, не более 1
Метрологические характеристики:
Пределы допускаемой относительной погрешности при измерении расхода в прямом направлении в диапазоне от Qt до Qmax, % ±1,0
Пределы допускаемой относительной погрешности при измерении расхода в прямом направлении в диапазоне от Qmin до Qt, % ±2,0
Пределы допускаемой относительной погрешности при измерении расхода в обратном направлении в диапазоне от Qt до Qmax, % ±2,0
Пределы допускаемой относительной погрешности при измерении расхода в обратном направлении в диапазоне от Qmin до Qt, % ±3,0
Архивы (для соответствующих модификаций):
Почасовой, часов 1 080
Посуточный, суток 62
Помесячный, месяцев 60
Годовой, лет 5
Журнал событий, записей 50
Характеристики окружающей среды:
Температура окружающей среды, °С от +5 до +55
Относительная влажность воздуха при температуре 35 °С, %, не более 80
Атмосферное давление, кПа от 84 до 106,7
Показатели надежности:
Средняя наработка на отказ, часов 50 000
Средний срок службы вычислителя, лет 12
Гарантийный срок эксплуатации, лет 4
Питание:
Питание автономное - литиевая батарея, В 3.6
Питание внешнее, В 12 … 36

С февраля 2014 года НПО КАРАТ приступило к изготвлению нового исполнения ультразвуковых расходомеров КАРАТ-520 для учета холодной воды (до 50°С).
Особенности прибора:

  • Частота измерения расхода (2 раза в секунду!) обеспечивает возможность измерения быстро меняющихся потоков в системах холодного водоснабжения;
  • Температура измеряемой среды от +1 до + 50°С;
  • Типоразмер прибора «КАРАТ-520-Ду-0-Т50»



Коммуникационные возможности:

Вывод информации осуществляется следующими способами:

  • На жидкокристаллический дисплей.
  • В виде импульсов с нормированным весом.
  • В виде цифровых сигналов соответствующих типовым требованиям, предъявляемым к интерфейсам RS-485 или M-Bus.
  • В виде нормированного токового сигнала.


Для обеспечения функции доступа к архивам в расходомеры могут быть встроены интерфейсные модули RS-485 или M-Bus.
Для передачи текущих данных на внешние аналоговые устройства, такие как: устройства автоматизации, устройства регистрации и т. п. прибор может быть оснащен модулем токового выхода.
Индикация на дисплее расходомера автоматически включается при заполнении проточной части прибора рабочей жидкостью и отключается при ее сливе. Информация на дисплее меняется каждые 3-4 с, последовательно отображая мгновенный расход, интегральный прямой расход, интегральный обратный расход и время наработки.



Интервал между поверками - 4 года

Серийный выпуск – III квартал 2012 года
