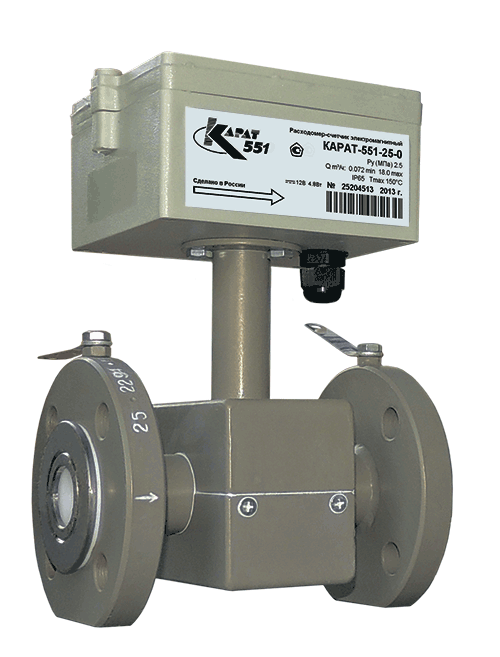

Расходомер-счетчик электромагнитный КАРАТ-551
 |
Применяется для коммерческого и технологического учёта расхода и объёма жидкостей в тепловых пунктах, тепловых станциях, объектах ЖКХ и промышленности, информационно-измерительных системах, узлах коммерческого учета тепловой энергии в условиях круглосуточной эксплуатации. |
Особенности:
- широкий динамический диапазон;
- короткие прямые участки;
- измерение обратного потока
Описание
Принцип работы расходомера основан на явлении индуцирования ЭДС в проводнике (рабочей жидкости), движущемся в магнитном поле.
Принцип действия расходомера основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока.
Значение индуцируемой ЭДС снимается с помощью электродов, усиливается и подается на АЦП, где преобразуется в код, пропорциональный скорости (расходу) измеряемой жидкости. Выходные сигналы расходомера преобразуются микропроцессором.
Расходомеры производятся в нескольких конструктивных исполнениях отличающихся диаметрами условного прохода, габаритными, установочными размерами и выпускаются во фланцевом исполнении (Ду 20-150) и «сэндвич» (Ду 20-50).
Коммуникационные возможности:
- Импульсный выход;
- RS-232;
- Частотный выход (опционально);
- Токовые выходы (0-5 мА, 4-20 мА) (опционально);
- RS-485 (опционально);
- ЖК индикатор (опционально);
- Измерение обратного потока (опционально);
| Характеристика | Величина |
|---|---|
| Параметры измеряемой среды: | |
| Электропроводящая жидкость с удельной электрической проводимостью, мкСм/м, не менее | 200 |
| Температура жидкости, °С | от 5 до 150 |
| Давление, МПа, не более | 2,5 |
| Метрологические характеристики: | |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt1 до Qmax, % | ±1,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt2 до Qt1, % | ±2,0 |
| Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt2, % | ±3,0 |
| Характеристики окружающей среды: | |
| Температура окружающей среды, °С | от +5 до +55 |
| Относительная влажность воздуха, % | не более 80 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Показатели надежности: | |
| Средняя наработка на отказ, часов | 80 000 |
| Средний срок службы вычислителя, лет | 12 |
| Гарантийный срок эксплуатации, лет | 4 |
| Питание: | |
| Питание внешнее, В | от 11,5 до 15 |
